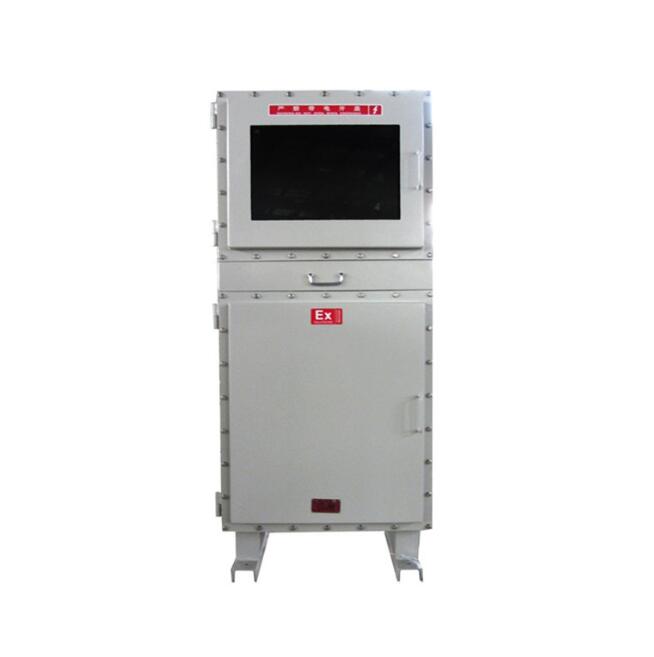

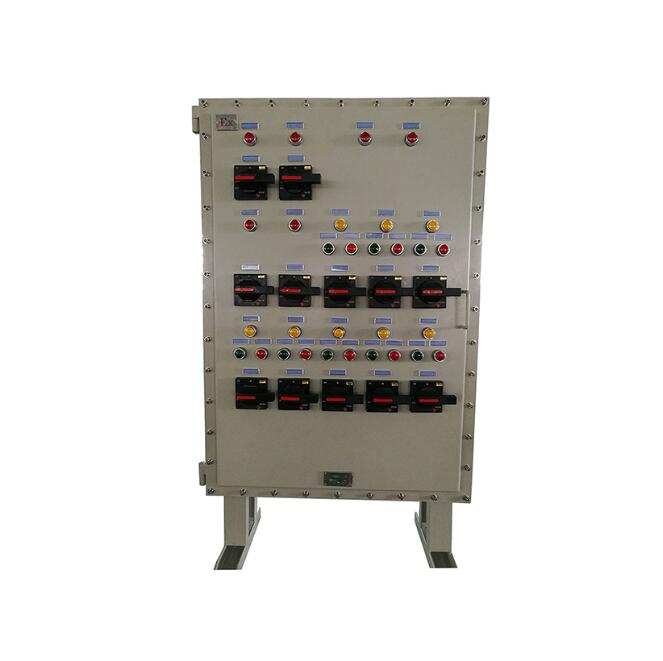

便捷式防爆觸摸屏配電柜適用范圍
1．適用于爆炸性氣體環境1區、2區危險場所；
2．適用于IIA、IIB、IIC級爆炸性氣體環境；
3．適用于可燃性粉塵環境20區、21區、22區；
4．適用于溫度組別為T1—T6的環境；
5．本產品適用于石油化工、海上鉆井平臺、冶金、醫藥、輕工、紡織、釀酒、油漆、涂料、食品、生物工程及軍事設施等工廠中；
便捷式防爆觸摸屏配電柜產品特點
1． 本產品外殼采用優質鋼板焊接或不銹鋼焊接成型，表面經高速拋丸后粉末靜電噴塑，外形美觀；
1． 本產品外殼采用優質鋼板焊接或不銹鋼焊接成型，表面經高速拋丸后粉末靜電噴塑，外形美觀；
2． 本產品為“隆邁電氣”改進型防爆產品，可根據用戶要求安裝各種普通的檢測儀表、分析儀表、顯示儀表、變壓器、軟啟動器、變頻器、PLC、各種按鈕、開關、微電腦觸摸屏以及普通電器元件，對用戶需裝電器元件完全不受限制；3． 采用多樣化設計，可選擇柜式（上下形式，左右形式）、壁掛式、琴臺式、平面式等；
4. 配電柜由柜體、控制系統、布?xì)庀到y(tǒng)、報警系統、配電系統組成；正壓腔內裝部分控制系統的防爆元件及用戶的配電系統元件（也可根據客戶要求訂做分體式或聯機式）；
5. 本左右柜進氣方式為通風型，即不間斷連續供氣，正壓腔內裝元件的工作熱量可隨氣路帶走，具有很好的散熱效果。
6． 外可按客戶要求加裝防護門，能夠顯示內部控制部分的顯示或動作；
7． 布線方式，鋼管或電纜、防爆軟管均可；
便捷式防爆觸摸屏配電柜技術參數
防爆標志：Ex de ib mb pz IIC T4/T5/T6、
Ex de ib mb px IIC T4/T5/T6、
DIP A20/A21/A22 TA,T4/T5/T6；
額定電壓：AC220/380V, 非標準電壓：12V/24V/36V/127V/660V；
總開關電流：10A—800A；分開關電流：1A—630A；
防護等級：IP54/IP55/IP65/IP67/IP68；
螺紋規格：DN15-DN100/G1/2-G4寸
引入線規格：直徑6mm-80mm；引出線規格：直徑6mm-80mm；
引入引出方向：上進上出，下進下出（可按客戶要求不受限制）
采購人員須知
1.如有相關圖紙請?zhí)峁?，方便我公司技術工程師依據圖紙?jiān)O(shè)計本產品
如沒有相關產品圖紙可依照以下相關內容來確認產品信息；
2.產品相關型號；
3.被控制相關設備電機功率的大小，工作電壓；
4.內部元件要求（如德力西、正泰、人民、常熟、施耐德、ABB等）用戶可選擇；
5.若配置總開關，請?zhí)貏e說明；總開關或分開關若配漏電保護功能、若采用塑殼式開關，請?zhí)貏e說明；
6.安裝方式（常規掛式，立式，移動式）；
7.防爆等級要求、防護等于要求；
8.進出線口大小、數量、方向；
9.戶外使用請?zhí)貏e說明；
10.如有其他問題，可直接與我聯系。
工藝完美結合：
下料：采用剪板機、等離子切割機等設備按圖紙要求下料。
折彎：自動化plc觸摸屏防爆配電箱采用折彎?rùn)C(jī)成型。
焊接：采用交流弧焊機（或交直流氬弧焊機）焊接，保證焊接的密封性。
拋光：對焊接好的產品外表及內腔焊接處進行毛刺修整?；?qū)Ω舯娌捎酶呔绕矫婺ゴ布庸?，保證隔爆面的精度。
鉆攻：采用特制的專用鉆、夾模，鉆攻塑料殼體上的元件安裝孔、進出線孔。每個單元產品均有整套的加工制造的工裝鉆、
夾模工具及產品加工工藝文件。
酸洗、磷化：對產品表面進行清潔處理，確保表面質量。
噴塑：采用國內先進的“高壓靜電噴涂"工藝，提高塑層附著力，防腐性能顯著提高。（不銹鋼制品無需著色）
裝配：嚴格按“裝配操作規程"及“產品裝配作業指導書"進行裝配。
檢驗：嚴格按國家相關標準及“產品檢驗指導卡片"進行檢驗，本單位產品在制造時，各工序均有專職質量檢查員進行過程質檢，各項檢驗報告均記錄在案并入檔保存，保證質量控制的追溯性。

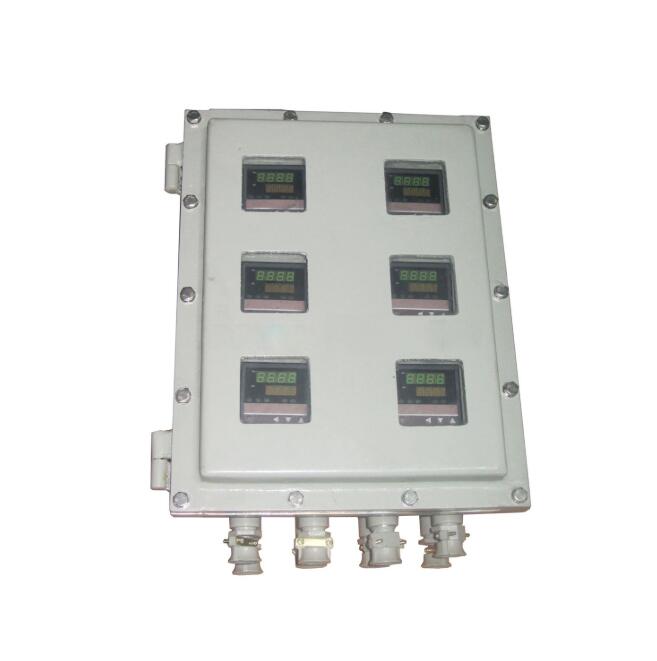

儀表開孔
備注
儀表尺寸：160*80*110 開孔尺寸：152*76
按鍵箱外操作/不操作
儀表尺寸：96*96*110 開孔尺寸：92.5*92.5
按鍵箱外操作/不操作
儀表尺寸：72*72*110 開孔尺寸：68*68
按鍵箱外操作/不操作
儀表尺寸：48*48*100 開孔尺寸：41.5*41.5
按鍵箱外操作/不操作。
